| Исполнение | прямой(проходной) | ||
| Межосевое расстояние | 50 мм | ||
| Подключение труб | G1/2 | ||
| Ланцетная трубка | l = 294 мм, O = 11 мм | ||
| Подключение термостатических головок | "H"(М 30х1,5 мм). | ||
| Макс. рабочая температура | 120 °C | ||
| Макс. рабочее давление | 10 бар | ||
| Макс. перепад давления на клапане | 0,2 бар |
МОНТАЖ И ЭКСПЛУАТАЦИЯ

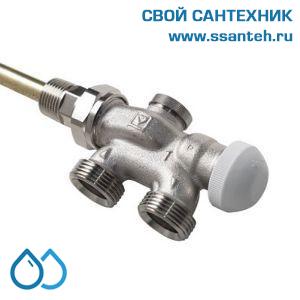

Четырехходовый клапан VTA HERZ может монтироваться на отопительном приборе снизу или сбоку. При монтаже следует учитывать направление потока, указанное стрелкой на корпусе клапана.
Клапаны VTA HERZ, благодаря своей компактной конструкции, могут применяться при подводке труб как из пола так и со стены.
На корпус клапана нанесены следующие обозначения:
„1“ - Четырехходовой клапан для однотрубных систем
„2“ - Четырехходовой клапан для двухтрубных систем
При номинальном расходе распределение воды составляет 40% через радиатор и 60% через байпас. Встроенный регулирующий и запорный винт позволяет установить распределение потока при
термостатическом режиме работы или перекрыть поток в радиатор.
Защитный колпачок служит для защиты во время транспортировки и промывки во время пуска.
Сняв защитный колпачок и навернув головку термостата, получают термостатический клапан, не производя при этом слив воды из системы.
По окружности защитного колпачка, в рифленой области, нанесены две риски, соответственно маркировке „+“ „–“.
1. Закрыть клапан с помощью защитного колпачка правым поворотом (по часовой стрелке) положение метки „+“.
2. Запомнить положение метки „+“.
3. Открыть клапан с помощью защитного колпачка (против часовой стрелки) до совмещения метки „–“ с позицией „+“, соответствующая позиции 2К.
Если отопительный прибор и термостат закрыты (шторой), образуется тепловая зона, в которой термостат "не чувствует" температуру воздуха в помещении и поэтому не может эффективно регулировать. В этом случае необходимо использовать термостатическу головку HERZ с выносным датчиком.
ВНИМАНИЕ!
По окончании отопительного периода клапан полностью открыть поворотом против часовой стрелки, чтобы предотврать скопление инородных частиц на седле клапана.
