Рабочая температура макс. | 70С | ||
Рабочее давление макс. | 16 бар | ||
Выходное давление | от 0,5 до 3,0 бар настраеваемое | ||
(заводская настройка 1,5 бар) | |||
Соединения | резьбовые - на входе R 1/2" ВР | ||
на выходе съемный штуцер под шланг |
ПРИНЦИП РАБОТЫ
Разность давлений клапана понижения давления обеспечивается по принципу уравновешивания усилий. Усилие от мембраны направлено против усилия от пружины регулировочной ручки. Входное давление не влияет ни на открытие ни на закрытие клапана. Таким образом колебания давления на входе не влияют на давление на выходе, что и обеспечивает компенсацию входного давления. Встроенный обратный клапан защищает снабжение питьевой воды, пропуская воду только в одном направлении. При нормальном направлении потока на запорный диск воздействуют сразу противоположно направленные усилия потока и возвратной пружины и клапан открывается при помощи перепада давления.
ОСОБЕННОСТИ
- Корпус с внутренним и внешним резьбовыми соединениями;
- Настройка осуществляется одним поворотом регулировочной ручки;
- Настройка удобно считывается с регулировочной ручки;
- Полностью заменяемые вставки из высококачественного синтетического материала;
- Обратный клапан одобрен стандартами DIN/DVGW
- Благодаря сбалансированному седлу клапана понижения давления колебания входного давления не влияют на выходное давление;
- Встроенное запорное устройство;
- Доступны с различным соединением.
КОНСТРУКЦИЯ
Питающий клапан состоит из:
- Корпус;
- Колпачек пружины с настраеваемым расстоянием;
- Пружина;
- Клапан понижения давления;
- Перепускной клапан;
- Запорная вставка с рифленой ручкой.
МАТЕРИАЛЫ
- Латунный корпус;
- Высококачественный, жаростойкий синтетический колпачек пружины;
- Настроечная пружина из пружинной стали;
- Вставка перепускного клапана из высококачественного синтетического материала.
- Мембрана из усиленного волокном бутадиен-нитрильного каучука.
- Уплотнения из бутадиен-нитрильного каучука.

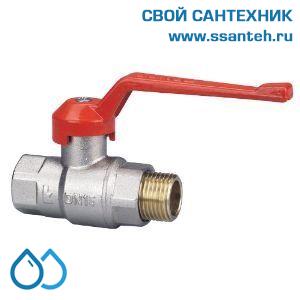

Кран запорный - Запорные краны используются в трубопроводах, промышленных системах для транспортировки газа и нефтепродуктов, в бытовых трубопроводах. В бытовых условиях запорные краны используют для монтажа приборов водоснабжения, отопительного и сантехнического оборудования, а также для перекрывания неиспользуемых частей системы. Запорные краны состоят из корпуса и запорного элемента со сквозным отверстием для прохода жидкости или газа. В закрытом положении полнопроходной кран обеспечивает надежную герметизацию, а в открытом полностью — представляет собой продолжение участка гладкой прямой трубы с минимальным гидравлическим сопротивлением. Для устройства не имеет значения направление движения рабочей среды. Имеет высокую скорость срабатывания — при повороте ручки на 90 градусов поток или остановится, или возобновит свое движение. Есть модификации с медленным перекрыванием, позволяющие избежать гидравлического удара.
