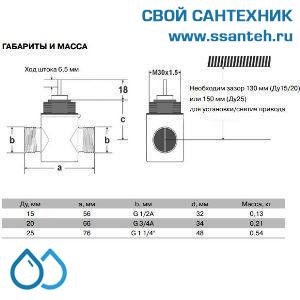

Клапан двухходовой (проходной) регулирующий VSOF-215-1,0 Honeywell
с наружной резьбой с плоским уплотнением. Для систем с высоким перепадом давления.
ПРИМЕНЕНИЕКлапаны двухходовые VSOF-2 Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.
СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELLТермоэлектрические приводы M4410 Honeywell, 0..10В, 100Нм, 2.5 ммМодель | Напряжение питания | Рекомендуемый комплект
заказа
|
M4410E1510 | 24 В, 50 Гц (перем.) | M4410E1510 + M44-MOD-1M/U |
M4410K1515 | 24 В (пост.) | M4410K1515 + M44-MOD-1M/U |
Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 2,5 ммМодель | Напряжение/ Мощность
Vac ; VA
| Положение штока при обесточивении | Концевой выключатель | Пусковой ток, А | Длина кабеля, м | Рабочий цикл, мин. |
MT4-024-NC | 24; 3 | выдвигается | - | 0.2 | 1 | 4.0 |
MT4-024-NO | 24; 3 | втягивается | - | 0.2 | 1 | 4.0 |
MT4-024-NC-2,5M | 24; 3 | выдвигается | - | 0.2 | 2.5 | 4.0 |
MT4-024-NO-2,5M | 24; 3 | втягивается | - | 0.2 | 2.5 | 4.0 |
MT4-024S-NC | 24; 3 | выдвигается | 1 | 0.2 | 1 | 4.0 |
MT4-024S-NO | 24; 3 | втягивается | - | 0.2 | 1 | 4.0 |
MT4-230-NC | 230; 3 | выдвигается | - | 0.4 | 1 | 4.0 |
MT4-230-NO | 230; 3 | втягивается | - | 0.4 | 1 | 4.0 |
MT4-230-NC-2,5M | 230; 2 | выдвигается | - | 0.4 | 2.5 | 4.0 |
MT4-230-NO-2,5M | 230; 2 | втягивается | - | 0.4 | 2.5 | 4.0 |
MT4-230S-NC | 230; 3 | выдвигается | 1 | 0.4 | 1 | 4.0 |
MT4-230S-NO | 230; 3 | втягивается | 1 | 0.4 | 1 | 4.0 |
ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELLТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | | |
| Материал: | | Латунь | |
| Шток: | | Нержавеющая сталь | |
| Плунжер: | | Латунь | |
| Модель: Двухходовой VSOF-2 | | | |
| Функционирование: | | | |
| Шток вверху | | клапан закрыт | |
| Среда | | вода / гликоль (до 50%) | |
| Температура среды, C | | 2-120 | |
| Номинальное давление, кПа | | 1600 | |
| Максимальный перепад на клапане, кпа | | 600 | |
| Ход штока, мм | | 2,5 | |
| Диаметр клапана, мм | | 15 | |
| Kvs клапана, м3 | | 1,00 | |
| Интенсивность утечки | | <=0,02% от Kvs | |
| Присоединение труб | | | |
| Под пайку | | Фитинг AC-15FS Honeywell | |
| Наружная резьба | | Фитинг AC-15FT Honeywell | |
| Масса, кг | | | |
Другие двухходовые клапаны VSOF-2 Honeywell, ход штока 2,5 мм (on/off управление)
Модель | Ду,
мм
| Kvs | Макс. перепад давления с 90Н приводом,
кПа
| Макс. перепад давления с 180Н приводом,
кПа
| Встроенный крепеж-защёлка
для приводов типа MT4
|
| 15 | | 600 | 600 | — |
| 15 | | 600 | 600 | есть |
| 15 | | 300 | 300 | — |
| 15 | | 300 | 300 | есть |
| 15 | 2.5 | 150 | 150 | — |
| 15 | 2.5 | 150 | 150 | есть |
| 20 | 2.5 | 200 | 200 | — |
| 20 | 2.5 | 200 | 200 | есть |
| 20 | 4.0 | 100 | 100 | — |
| 20 | 4.0 | 100 | 100 | есть |
| 20 | 4.0 | 200 | 200 | — |
| 25 | 5.5 | 200 | 200 | — |
МОНТАЖ И ЭКСПЛУАТАЦИЯ- При установке двухходового клапана VSOF-2 Honeywell необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В двухходовом клапане встроенная возвратная пружина используется для закрытия.
- Небольшие электрические приводы или термоэлектрические приводы Honeywell обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе.
- Разнообразие штуцеров обеспечивает возможность различных соединений (под пайку, наружная резьба).
ОСОБЕННОСТИ- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров
ПРИНАДЛЕЖНОСТИAC-15FS Honeywell|Фитинг под пайку с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
AC-15FT Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
