КАТАЛОГ » Автоматика термостатирования » Клапаны термостатические для систем отопления » 15566 HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32, Kvs 14,0 м3/час, +55°С, байпас отключаемый

15566  HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый
15566  HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый
15566  HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый
15566  HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый
15566  HERZ 1776614 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN32,  Kvs 14,0 м3/час, +55°С, байпас отключаемый

Розничная цена

13 424 (с НДС)

ваша скидка: 0,00 р.

Постоянный клиент

11 960 руб.
Накопительная скидка,
покупки общей суммой
на 30 000 рублей.
Цена с НДС

Опт

9 763 руб.
Накопительная скидка,
покупки общей суммой
на 200 000 рублей.
Цена с НДС

Наличие товара

Валюта: RUB

Цена актуальна.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас 1 ценовая колонка, акционная скидка 0%.

консультация специалиста:
мы ответим на Ваши вопросы
8 (4942) 502-502

гарантия качества:
являемся официальным дилером

ваш регион:

рекомендуемая доставка:
транспортная компания СДЭК, до одного из терминалов в г. Новгород.

рекомендуемая оплата:
Сбербанк-онлайн через QR-код на счете
как это сделать?

стоимость доставки (до 10 кг):

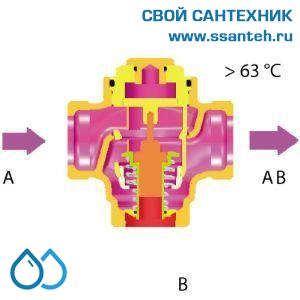

Клапан трехходовой термостатический для твердотопливного котла Teplomix 1776614 HERZ

с полностью перекрываемым байпасом (канал АВ-В) с заводской настройкой.
ПРИМЕНЕНИЕ

Клапан антиконденсатный 1776614 HERZ предназначен для поддержания температуры 55°С обратного контура твердотопливного котла.

ПРИМЕРЫ ПРИМЕНЕНИЯ - схемы обвязки твердотопливного котла с использованием клапана Teplomix 1776614 HERZ в системе отопления с принудительной или комбинированной циркуляцией воды.

ПРИНАДЛЕЖНОСТИ

ГШ4032 Termicus Соединение накидная гайка 1 1/2" ВР со штуцером под ключ 1 1/4" НР , DN32, PN16, без покрытия
C1624064 Termicus Соединитель приварной 41 х 1 1/2 под газовый ключ, с накидной гайкой, шт.
1622064 Herz Разъемное соединение: накидная гайка 1 1/2"; штуцер, 1 1/4" НР
1623663 Herz Соединение под пайку для медной трубы 35 мм
1624063 Herz Соединение под сварку для трубы 42,4 мм
1411900 Herz Краник для наполнения котла или слива.
1027600 Herz Краник сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Корпус латунь
Температура среды,°С + 2 ... + 110 (вода)
- 20 ... + 110 (антифриз)
Заводская настройка клапана, °С 55
Максимальное давление среды, бар 16
Диаметр клапана, мм 32
Kvs клапана А-АВ, м3/ч 14
Значение утечки, % 4 от Kvs
Kvs клапана В-АВ, м3/ч 16
Значение утечки, % 0,1 от Kvs
Присоединение труб резьбовое 1 1/2" НР
Масса, кг
Производство Австрия


МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Клапан трехходовой термостатический для повышения температуры обратной воды пиролизного котла 7766 Herz монтируется с помощью резьбовых соединений Herz c уплотнением по плоскости прокладкой.
- Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.
- Если на кран-буксе снять заглушку 3/8" и установить на ее место сливной кран (см. принадлежности), то таким образом можно обеспечить функцию наполнения / слива а также промывку системы.

Параметры\Номер для заказа 1776603 1776604 1776613 1776614
Работа байпаса всегда открыт всегда открыт закрывается закрывается
Диаметр клапана (DN), мм 25 32 25 32
Максимальное рабочее давление (PN), бар 16 16 16 16
Пропусная способность (АВ-А) Kvs, м3/час 11 14 11 14
Пропусная способность (АВ-В) Kvs, м3/час 17 19 16 16
Присоединение труб 1 1/4" НР 1 1/2" НР 1 1/4" НР 1 1/2" НР
Рабочая температура, °С - 20 … + 110 - 20 … + 110 - 20 … + 110 - 20 … + 110
Заводская настройка, °С + 61 + 61 + 55 + 55
Цена, руб.(розница/пост./опт) от 8738 руб от 8984 руб от 9613 руб от 9856 руб


Клапаны регуляторы схожие по назначению

Параметры\Номер для заказа 7761T750101 7761T750102 7761T750103 7761T750104
Диапазон регулирования, °C + 20 … + 70 + 20 … + 70 + 20 … + 70 + 20 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 13263 руб от 13775 руб от 15906 руб от 16071 руб


Параметры\Номер для заказа 7761T742101 7761T742102 7761T742103 7761T742104
Диапазон регулирования, °C + 40 … + 70 + 40 … + 70 + 40 … + 70 + 40 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 8222 руб от 8818 руб от 11036 руб от 11208 руб



Дополнительно, вам может потребоваться:

Примеры применения клапана трехходового термостатического 1776604, 1776614 HERZ.pdf

Руководство на термосмесительный трехходовой регулирующий клапан HERZ-Teplomix.pdf

Гарантийные обязательства HERZ.pdf

Сертификат соответствия на арматуру трубопроводную HERZ.pdf

HERZ 1027600 Вентиль для слива и наполнения, 3/8", PN10, 110°С, с соединителем для подключения шланга красный
Цена: 1884,00 р.
В наличии: 5

Termicus Соединитель накидная гайка 1 1/2" ВР со штуцером под газовый ключ 1 1/4" НР, сталь, шт.
Цена: 1071,00 р.
В наличии: 14

Termicus Соединитель накидная гайка 1 1/2" ВР со штуцером приварным L=41,5 мм, сталь шт.
Цена: 1680,00 р.
В наличии: 14

Termicus Соединитель накидная гайка 1 1/2" ВР со штуцером под ключ 1 1/4" НР , DN32, PN16, латунь, шт
Цена: 1121,00 р.
В наличии: 42
